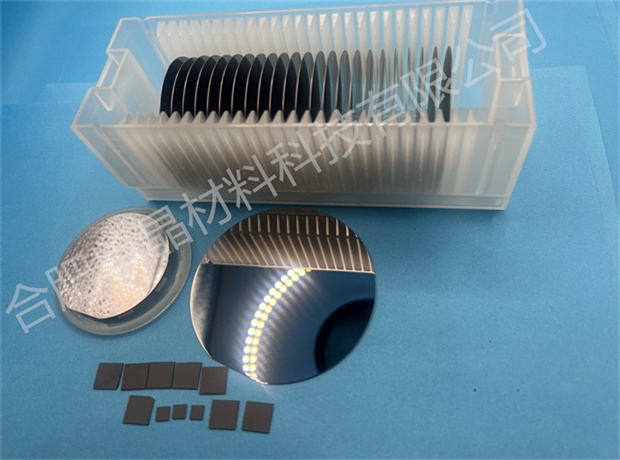

InP单晶材料作为最重要的化合物半导体材料之一,是生产光通讯中InP基激光二极管（LD），发光二极管（LED）和光探测器等的关键材料，这些器件实现了光纤通信中信息的发射、传播、放大、接受等功能。InP也非常适用于高频器件，如高电子迁移率晶体管（HEMT）和异质结双极晶体管（HBT）等方面由于其本身具有的优越特性,使其在光纤通信、微波、毫米波、抗辐射太阳能电池、异质结晶体管等许多高技术领域有广泛的应用. InP单晶材料的主要生长方法，包括传统液封直拉技术（LEC）、改进的LEC技术、气压控制直拉技术（VCZ/PC－LEC）/垂直梯度凝固技术（VGF）/垂直布里奇曼技术（VB）等。 |
晶体
|
结构
|
晶向
|
熔点
oC
|
密度
g/cm3
|
禁带宽度
|
|
|
InP
|
立方,
a=5.869 A
|
<100>
|
1600
|
4.79
|
1.344
|
|
|
主要性能参数
|
|||||||
|
单晶
|
掺杂
|
导电
类型
|
载流子浓度
cm-3
|
迁移率(cm2/V.s)
|
位错密度(cm-2)
|
标准基片
|
|
|
InP
|
本征
|
N
|
(0.4-2)*1016
|
(3.5-4)*103
|
5*104
|
Φ2×0.35mm
Φ3×0.35mm
|
|
|
InP
|
S
|
N
|
(0.8-3)*1018
(4-6)*1018
|
(2.0-2.4*103
(1.3-1.6*103
|
3*104
2*103
|
Φ2×0.35mm
Φ3×0.35mm
|
|
|
InP
|
Zn
|
P
|
(0.6-2)*1018
|
70-90
|
2*104
|
Φ2×0.35mm
Φ3×0.35mm
|
|
|
InP
|
Fe
|
N
|
107-108
|
³2000
|
3*104
|
Φ2×0.35mm
Φ3×0.35mm
|
|
|
尺寸（mm）
|
Dia50.8x0.35mm,10×10×0.35mm、10×5×0.35mm可按照客户需求，定制特殊方向和尺寸的衬底
|
||||||
|
表面粗糙度
|
Surface roughness(Ra):<=5A
可提供原子粒显微镜（AFM）检测报告 |
||||||
|
抛光
|
单面或双面
|
||||||
|
包装
|
100级洁净袋，1000级超净室
|
||||||
